천장 T 그리드 롤 성형 기계: 완전한 구매자 가이드 2026

천장 T 그리드 롤 성형 기계는 연속 굽힘 작업을 통해 금속 T자형 천장 서스펜션 시스템을 제조하도록 설계된 특수 산업 장비입니다. 이 기계는 평평한 강철 또는 알루미늄 코일을 매달린 천장 설치에 ​​사용되는 정밀한 크로스 티 및 메인 러너로 변환합니다. 현대 시스템은 다음과 같은 생산 속도를 달성합니다. 분당 10~35미터 , 치수 정확도를 유지하면서 인건비를 크게 절감하는 자동화된 펀칭, 절단 및 스태킹 기능을 갖추고 있습니다. ±0.5mm 공차 .

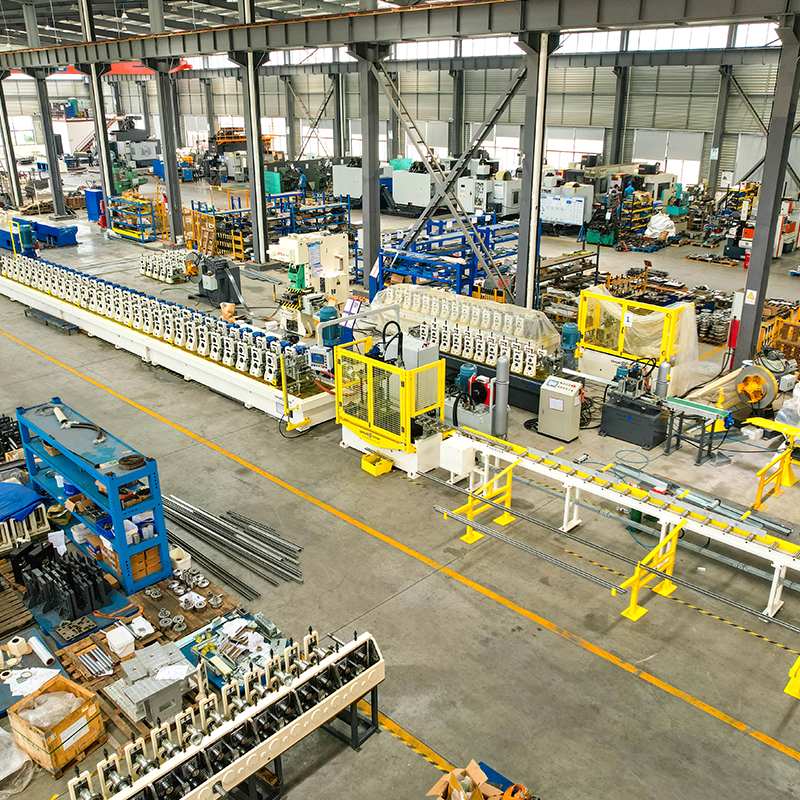

핵심 구성 요소 및 기계 아키텍처

기계구조의 이해 천장 T 그리드 롤 성형 기계 구매자가 빌드 품질과 장기적인 신뢰성을 평가하는 데 도움이 됩니다. 기계는 동기화된 순서로 작동하는 여러 통합 스테이션으로 구성됩니다.

Decoiling 및 공급 시스템

입력 섹션은 코일 중량을 관리할 수 있는 전동 언코일러를 통해 원자재 입력을 처리합니다. 3~7톤 . 유압 확장 메커니즘은 일반적으로 450mm ~ 530mm 범위의 코일 내경을 확보합니다. 피딩 장치에는 일관된 재료 장력을 유지하는 핀치 롤러와 서보 구동 피더가 통합되어 있어 최종 T 그리드 프로파일에서 치수 변화를 일으킬 수 있는 미끄러짐을 방지합니다.

롤 성형 스테이션

성형 섹션에는 다음이 포함됩니다. 16~24개 스탠드 정밀 가공된 롤러가 점진적으로 배열되어 있습니다. 각 스탠드는 평평한 스트립을 점차적으로 특징적인 T 모양으로 구부립니다. 롤러 재료는 일반적으로 HRC 58-62로 경화된 Cr12MoV 합금강을 사용하여 천만 선형 미터 개조가 필요하기 전에 생산을 완료해야 합니다. 이러한 스테이션의 수직 중심과 수평 정렬은 생산 배치 전반에 걸쳐 프로파일 일관성을 결정합니다.

유압식 펀칭 및 절단 장치

통합 펀칭 시스템은 프로그래밍 가능한 간격으로 연결 구멍, 끝 노치 및 서스펜션 지점을 생성합니다. 현대 기계는 플라이 커팅 또는 스톱 커팅 플라이 커팅을 통해 자재 중단 없이 지속적인 생산이 가능합니다. 절삭 공차는 일반적으로 ±1mm에 이르며 유압 시스템이 생성됩니다. 20~40톤 재료의 두께에 따른 절삭력.

재료 사양 및 프로파일 변형

천장 T 그리드 시스템은 다양한 건축 요구 사항을 수용하므로 다양한 재료와 치수를 처리할 수 있는 기계 유연성이 필요합니다.

아연 도금 강철 코일 Z80 ~ Z275 아연 코팅 가장 일반적인 입력 재료를 나타내며 표준 상용 응용 분야에 적합한 내식성을 제공합니다. 3003 또는 5052 등급의 알루미늄 합금은 경량 특성이나 향상된 내습성을 요구하는 프로젝트에 사용됩니다. 프리미엄 기계는 최대 재료 너비를 수용합니다. 200mm 롤러 교체 없이 두께 범위가 0.2mm ~ 0.6mm입니다.

생산 효율성 및 자동화 수준

제조 경제성은 기계 처리량과 노동 요구 사항에 크게 좌우됩니다. 보급형 반자동 시스템으로 생산 분당 8~15미터 , 작업자가 수동으로 절단 길이를 조정하고 완성된 부품을 제거해야 합니다. 완전 자동화된 구성으로 달성 분당 25~35미터 연속 코일 공급 및 자동 스태킹 시스템을 갖추고 있습니다.

인건비 절감 지표

전통적인 수동 T 그리드 생산에는 4~6명의 근로자 교대당 2,000미터의 출력을 달성합니다. 자동화된 롤 성형 라인은 이를 다음과 같이 줄입니다. 운영자 1명 코일 로딩 및 품질 모니터링을 감독하는 동시에 일일 생산량을 6,000~10,000미터 . 이는 다음을 나타냅니다. 직접 인건비 75% 절감 대량 작업의 경우 일반적으로 18~24개월 내에 투자 수익을 달성합니다.

품질 관리 통합

고급 시스템에는 프로파일 치수를 지속적으로 모니터링하고 롤러 압력을 자동으로 조정하여 재료 두께 변화 또는 열팽창을 보상하는 레이저 측정 장치가 통합되어 있습니다. 비전 검사 시스템은 생산 속도에서 표면 결함을 감지하여 부적합 부분이 스태킹 장치에 도달하기 전에 거부합니다. 이러한 기술은 불량률을 아래로 유지합니다. 0.3% 비교하다 2-5% 수동 작업의 전형입니다.

전력 요구 사항 및 시설 고려 사항

천장 T 그리드 롤 성형 기계를 설치하려면 안전하고 효율적인 작동을 보장하기 위해 특정 인프라 준비가 필요합니다.

표준 기계 구성 요구 사항 15kW~30kW 성형 스테이션 및 보조 기능에 따라 전력이 달라집니다. 3상 380V 또는 480V 공급이 표준이며 기계에는 다음이 필요합니다. 60A ~ 100A 회로 차단기. 유압 시스템에는 20~40리터의 ISO VG 46 유압유가 필요하며, 여과 시스템은 정밀 밸브를 손상시킬 수 있는 오염을 방지합니다.

바닥 공간 요구 사항은 다음과 같습니다. 8미터 x 1.5미터 소형 단일 프로파일 기계용 15미터 x 4미터 자동 포장 기능을 갖춘 다중 프로파일 시스템용. 천장 높이는 코일 직경과 리프팅 장비 여유 공간을 모두 수용해야 하며 일반적으로 다음과 같은 요구 사항이 필요합니다. 최소 4.5미터 수직 정리. 진동 절연 마운트는 인접한 장비로의 공진 전달을 방지하며, 특히 최대 성형 속도로 작동할 때 중요합니다.

투자 분석 및 공급업체 평가

기계 가격은 자동화 수준, 생산 속도 및 지리적 제조 원산지에 따라 크게 다릅니다.

중국에서 제조된 보급형 시스템은 다음과 같습니다. $25,000 ~ $45,000 , 수동 길이 조정으로 기본 성형 기능을 제공합니다. 기존 아시아 제조업체의 중간 계층 자동화 시스템 비용 $60,000 ~ $95,000 , 서보 공급 및 프로그래밍 가능한 절단을 포함합니다. 완전 자동화 및 Industry 4.0 연결 명령을 갖춘 유럽 또는 북미 제조 프리미엄 시스템 $150,000 ~ $280,000 .

중요 평가 기준

잠재적 공급업체를 평가할 때 다음 요소의 우선순위를 지정하세요.

• 롤러 재료 인증 및 경도 테스트 문서
• 해당 지역 내 예비 부품 재고 가용성
• 원격 진단 기능 및 기술 지원 응답 시간
• 유사한 프로덕션 환경의 이전 설치 참조
• 롤러 마모 및 전자 부품에 대한 보증 조건

구매 계약을 마무리하기 전에 특정 재료 사양을 사용하여 생산 시험을 요청하십시오. 평판이 좋은 제조업체는 시설에서 재료 테스트를 실시하여 지속적인 작동 시 실제 출력 품질과 기계 안정성을 입증합니다.

유지 관리 프로토콜 및 운영 수명

예방적 유지보수는 일관된 생산 품질을 보장하고 기계 사용 수명을 그 이상으로 연장합니다. 15년 지속적인 운영의.

일일 유지 관리에는 금속 파편을 제거하기 위한 성형 롤러 청소 및 리튬 기반 그리스로 베어링 블록 윤활이 포함됩니다. 주간 검사를 통해 유압유 수준, 공압 라인 무결성 및 절단 블레이드 가장자리 상태를 확인해야 합니다. 월별 절차에는 다이얼 표시기를 사용하여 롤러 정렬을 확인하고 전기 연결부의 부식 또는 풀림 여부를 검사하는 작업이 포함됩니다.

대략적으로 생산 후 롤러 보수가 필요합니다. 800만 ~ 1200만 미터 , 재료 경도 및 작동 속도에 따라 다릅니다. 재연삭 서비스는 롤러 프로파일을 원래 사양으로 복원합니다. 15-20% 교체 롤러 비용. 자재 유형, 속도 및 유지 관리 활동을 추적하는 상세한 생산 로그를 유지하면 주요 점검에 대한 예측 일정을 수립하고 계획되지 않은 가동 중지 시간을 최소화할 수 있습니다.
