금속 시트 롤 성형 기계: 작동 방식, 유형 및 구매 가이드

금속 시트 란? 롤 성형 기계 ?

금속 시트 롤 성형 기계는 일련의 한 쌍의 롤러 스테이션을 통과하여 평평한 금속 코일을 특정 단면 프로파일로 점진적으로 성형하는 연속 냉간 성형 시스템입니다. 각 스테이션은 기계의 출구 끝에서 원하는 형상이 얻어질 때까지 일반적으로 패스당 몇 도씩 금속 스트립을 점진적으로 구부립니다. 이 공정에서는 가열이 필요하지 않으며 금속의 기계적 특성과 툴링의 정밀도에 전적으로 의존하여 고속에서 일관되고 치수가 정확한 프로파일을 생성합니다.

롤 성형은 길고 균일한 프로파일을 대량 생산하는 데 사용할 수 있는 가장 효율적인 금속 가공 공정 중 하나입니다. 단일 생산 라인에서 처리 가능 분당 10~100미터의 완성된 프로필 , 재료 두께, 프로파일 복잡성 및 절단 방법에 따라 다릅니다. 프로세스가 연속적이고 툴링이 고정되어 있기 때문에 치수 일관성이 매우 높습니다. 프로파일 단면은 최소한의 작업자 개입으로 수천 미터에 걸쳐 엄격한 공차를 유지합니다.

금속 시트 롤 성형 기계는 전 세계 건설, 제조 및 인프라 산업 전반에 걸쳐 구조 섹션, 지붕 및 클래딩 패널, 문 및 창틀, 랙 및 선반 구성 요소, 자동차 부품, 태양 전지 패널 장착 레일, 케이블 트레이 및 기타 수백 가지 프로파일을 생산하는 데 사용됩니다.

롤 성형기의 작동 원리: 단계별 프로세스

롤 성형 공정을 이해하면 특정 응용 분야에 적합한 기계 구성 및 툴링을 선택하는 데 도움이 됩니다. 전체 생산 라인은 금속을 가공되지 않은 코일에서 최종 길이에 맞게 절단한 프로파일까지 가져오는 여러 통합 스테이션으로 구성됩니다.

1. 디코일러

이 공정은 금속 코일을 고정하고 공급하는 디코일러에서 시작됩니다. 맨드릴은 코일 코어 내부에서 확장되어 코일을 단단히 고정하고, 디코일러는 제어된 속도로 스트립을 꺼내기 위해 회전합니다. 디코일러는 코일 중량 용량(산업용 라인의 경우 일반적으로 3~15톤)으로 평가되며 성형 라인의 스트립 장력이 언코일을 구동하는 전동식(전동식 디코일러) 또는 수동형일 수 있습니다.

2. 교정기/레벨러

코일 금속에는 잔류 곡률(코일 세트)이 있으며 코일링 공정에서 석궁 또는 모서리 파동 결함이 발생할 수 있습니다. 다중 롤 교정기는 성형이 시작되기 전에 이러한 평탄도 결함을 제거합니다. 이는 특히 패널 평탄도가 비바람 방지 및 시각적 외관에 직접적인 영향을 미치는 지붕 시트 롤 성형에서 일관된 프로파일 형상을 달성하는 데 중요합니다.

3. 사전 펀칭 프레스(옵션)

많은 롤 성형 라인은 성형 스테이션 앞에 서보 구동식 펀치 프레스를 통합하여 플랫 스트립에 구멍, 슬롯 또는 엠보싱을 추가하는 동시에 접근이 용이합니다. 형성된 형상을 기준으로 정확하게 위치해야 하는 형상의 경우 사전 펀칭이 성형 후 펀칭보다 선호됩니다.

4. 롤 성형 스테이션

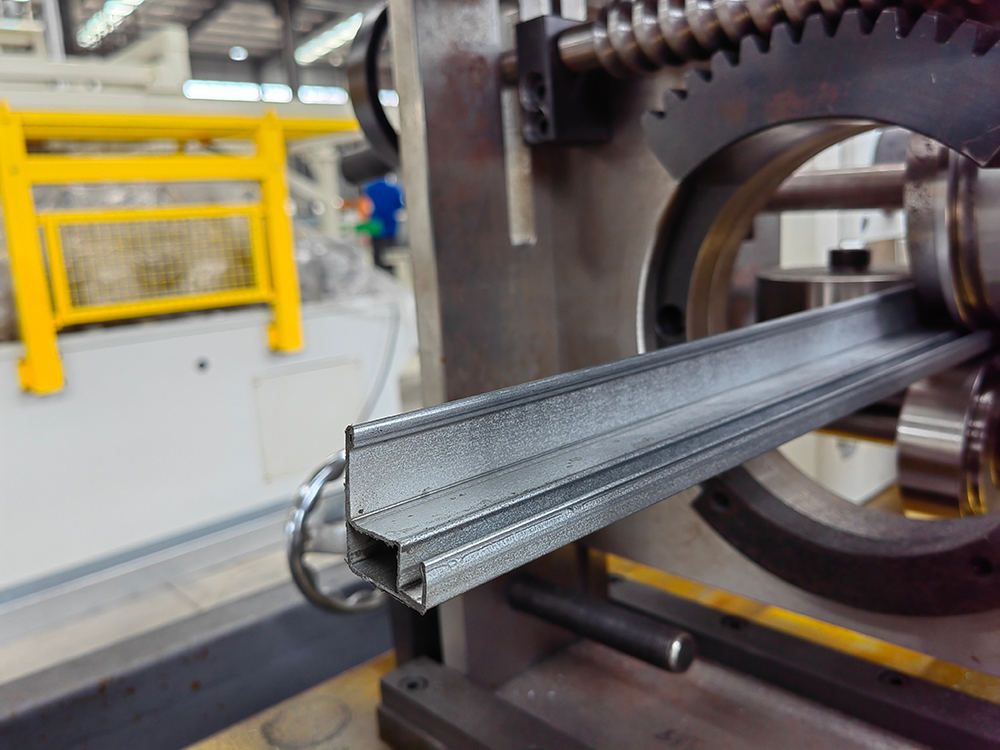

기계의 핵심은 롤 포밍 밀입니다. 이는 포밍 스탠드의 선형 배열로, 각 스탠드에는 수평 샤프트에 장착된 정밀하게 가공된 한 쌍의 롤러가 포함되어 있습니다. 상부 및 하부 롤러는 성형 순서의 특정 단계에서 스트립 형상과 일치하도록 프로파일링됩니다. 스트립이 각각의 연속적인 스테이션을 통과함에 따라 단면은 최종 모양에 가까워지도록 점진적으로 구부러집니다. 필요 국수 프로파일 복잡성, 재료 두께, 항복 강도 및 전체 굽힘 각도에 따라 달라집니다. 간단한 프로파일에는 8개의 스테이션만 필요할 수 있지만 복잡한 건축 섹션에는 24개 이상이 필요할 수 있습니다.

5. 성형 후 펀칭 또는 노칭(선택 사항)

엔드 노치, 코너 클립, 특정 플랜지 위치의 구멍 등 성형 후 추가하기 쉬운 기능은 라인에 통합된 성형 후 스테이션에 추가되며, 인코더가 시간을 맞춰 정확한 스트립 위치에서 발사됩니다.

6. 컷오프 시스템

라인의 출구 끝에서 차단 시스템은 연속 프로파일을 개별 길이로 분리합니다. 두 가지 주요 유형이 사용됩니다. 플라잉 컷오프 다이 라인 속도에 맞게 가속하고 절단한 후 후퇴하여 스트립을 중단하지 않고도 완전히 연속 생산이 가능하며 절단을 위해 스트립을 잠시 멈추는 정지 및 절단(사전 절단) 시스템이 있습니다. 플라잉 컷오프 시스템은 고속 라인과 정지 및 재시작으로 인해 처리량과 표면 품질이 저하되는 긴 패널을 생산하는 라인의 표준입니다.

7. 런아웃 테이블 및 스태킹

완성된 프로파일은 런아웃 테이블로 나가며 수동으로 또는 자동 스태킹 시스템을 통해 수집됩니다. 지붕 패널과 긴 구조 부분은 쌓고 운반 준비 중에 표면 긁힘과 윤곽 왜곡을 방지하기 위해 조심스럽게 취급해야 합니다.

지붕 시트 롤 성형 기계: 유형 및 프로필

지붕 및 클래딩 부문은 롤 성형 기술의 가장 큰 최종 시장 중 하나입니다. 에이 지붕 시트 롤 성형 기계 사전 도장 또는 아연 도금 강철, 알루미늄 또는 구리 코일로 지붕 및 벽 클래딩 프로파일을 생산하도록 특별히 구성되었습니다. 이러한 기계는 평평하고 치수가 일정하며 12미터 이상의 길이에 걸쳐 표면 결함이 없는 패널을 생산해야 합니다. 이는 기계 강성, 롤러 정렬 및 자재 취급에 대한 높은 요구 사항을 요구합니다.

골판지 지붕 시트 기계

골판지 기계는 농업, 산업 및 주거용 지붕에 사용되는 고전적인 정현파 프로파일을 생성합니다. 주름진 패턴은 상대적으로 적은 수의 스테이션을 필요로 하는 단순한 롤 성형 형상 중 하나이며, 이러한 기계는 지붕 장비 시장에서 가장 널리 생산되고 비용 접근이 용이한 기계 중 하나입니다. 표준 주름형 프로파일은 25~45m/min의 라인 속도에서 0.25mm~0.8mm의 강철 두께로 생산됩니다.

사다리꼴/IBR 프로파일 기계

널리 사용되는 IBR(역전된 상자 리브) 및 R 패널 프로파일을 포함한 사다리꼴 지붕 프로파일은 골판지 시트에 비해 우수한 하중 지지력과 배수 기능을 제공하는 평평한 팬과 각진 리브를 특징으로 합니다. 이러한 프로파일은 대부분의 시장에서 상업용 및 산업용 지붕의 표준입니다. 더 복잡한 형상에는 골판지 기계보다 더 많은 성형 스테이션이 필요하며 정확한 리브 형상은 설치 시 올바른 패널 인터록에 중요합니다.

스탠딩 솔기 지붕 패널 기계

스탠딩 솔기는 노출된 패스너를 완전히 제거하여 패널이 수직 솔기를 통해 연동되는 프리미엄 건축 지붕 시스템입니다. 스탠딩 솔기 롤 성형 기계는 지붕에 기계적으로 함께 접합되어 깨끗한 방수 조인트를 만드는 다리가 위로 향한 패널을 생산합니다. 이러한 기계는 매우 높은 성형 정밀도를 요구합니다. 기계적 솔기 도구가 올바르게 작동하려면 솔기 형상이 정확해야 하며 일반적으로 주름진 라인이나 사다리꼴 라인보다 낮은 속도로 작동합니다. 스탠딩 솔기 라인은 종종 다음과 같이 디자인됩니다. 휴대용 또는 사이트 형성 시스템 건설 현장으로 운반하여 현장에서 필요한 정확한 길이로 패널을 생산할 수 있어 현장 절단이 필요 없고 폐기물도 줄어듭니다.

샌드위치 패널 라인

샌드위치 패널 라인은 두 개의 롤 성형 스테이션(외부 표면 시트용 하나와 내부 라이너용 하나)을 결합하며 그 사이에 코어 주입 또는 적층 단계가 있습니다. 그 결과 두 개의 형성된 금속 스킨 사이에 결합된 단열 폼 또는 미네랄 울 코어가 있는 복합 패널이 탄생했습니다. 샌드위치 패널은 열 성능과 설치 속도가 우선시되는 냉장 보관, 상업용 건축 및 산업용 건물 외피에 광범위하게 사용됩니다.

금속 시트 롤 성형 기계로 가공되는 재료

롤 포밍 기계는 재료가 균열 없이 냉간 굽힘을 견딜 수 있는 충분한 연성과 코일 폭 전체에 걸쳐 일관된 기계적 특성을 갖는 경우 광범위한 금속을 가공할 수 있습니다. 가장 일반적으로 가공되는 재료는 다음과 같습니다.

• 아연 도금 강철(용융 및 전기 아연 도금): 지붕 및 구조 프로파일의 주요 재료입니다. 아연 코팅은 부식 방지 기능을 제공합니다. 표준 코팅 범위는 Z100~Z275g/m²입니다. 지붕 적용의 두께는 일반적으로 0.25–1.2mm입니다. 구조 프로파일은 1.0–4.0mm를 사용합니다.
• 사전 도장된 강철(PPGI/PPGL): 한쪽 또는 양쪽 면에 공장에서 유기 코팅(폴리에스테르, PVDF 또는 SMP)을 적용한 아연 도금 강철. 사전 도장된 코일은 성형 후 도장이 필요 없으며 컬러 지붕 및 건축 클래딩의 표준 재료입니다. 페인트 시스템은 균열이나 벗겨짐 없이 굽힘 변형을 견딜 수 있을 만큼 충분히 유연해야 합니다.
• 알루미늄: 경량과 자연적인 내식성이 우선시되는 곳에 사용됩니다. 알루미늄 합금 1100, 3003 및 5052는 지붕 및 클래딩 응용 분야에서 일반적입니다. 알루미늄은 스프링백 특성이 다르기 때문에 강철에 비해 수정된 롤러 형상과 감소된 라인 속도가 필요합니다.
• 스테인레스 스틸: 위생적, 내화학성 또는 부식성이 높은 환경에 사용됩니다. 스테인리스는 성형 중에 빠르게 가공 경화되므로 동일한 두께의 연강보다 더 많은 성형 스테이션과 더 견고한 툴링이 필요합니다.
• 구리 및 아연: 고급 건축용 지붕 및 클래딩에 사용됩니다. 이러한 재료는 더 부드럽고 롤러로 인한 표면 손상을 방지하기 위해 조심스럽게 취급해야 합니다. 롤러 표면 마감과 접촉 압력이 중요합니다.
• 고장력강(HSS/AHSS): 강도 대 중량 비율이 중요한 구조 섹션 및 자동차 프로파일에 점점 더 많이 사용됩니다. 고장력강은 스프링백을 관리하기 위해 훨씬 더 많은 성형력과 더 많은 스테이션이 필요하며 툴링 마모율은 연강보다 높습니다.

롤 포밍 기계를 선택할 때 평가해야 할 주요 사양

금속 시트 롤 성형 기계를 구입하는 것은 상당한 자본 투자입니다. 다음 사양을 평가하면 기계가 현재 생산 요구 사항과 예측 가능한 미래 요구 사항에 모두 부합하는지 확인할 수 있습니다.

1. 재료 두께 범위: 기계의 성형 용량이 향후 확장을 포함하여 실행하려는 재료 게이지의 전체 범위를 포괄하는지 확인하십시오. 0.3~1.0mm 강철 등급의 기계는 툴링과 샤프트가 손상되지 않으면 1.5mm까지 밀 수 없습니다.
2. 프로파일 너비 및 스트립 너비 용량: 기계의 최대 코일 폭과 성형 폭은 해당되는 경우 가장자리 트림을 허용하여 제품 범위에서 가장 넓은 프로파일을 수용해야 합니다.
3. 성형 스테이션 수: 프로파일 복잡성과 재료 항복 강도에 충분해야 합니다. 스테이션 수가 너무 적은 저전력 툴링으로 인해 스프링백, 치수 오류 및 표면 마킹이 발생합니다.
4. 회선 속도: 분당 미터로 표시됩니다. 속도가 높을수록 처리량이 증가하지만 더 견고한 차단 시스템, 더 나은 스트립 제어 및 더 정확한 코일 공급이 필요합니다. 최소 게이지뿐만 아니라 설계 재료 두께에서도 정격 속도를 달성할 수 있는지 확인하십시오.
5. 드라이브 시스템: 체인 구동 스탠드는 비용 효율적이고 견고하지만 개별 서보 구동 스탠드보다 속도 제어가 덜 정확합니다. 현대의 고속 및 다중 프로파일 라인에서는 점점 더 각 스탠드에 서보 드라이브를 사용하여 매개변수 형성에 대한 디지털 제어가 가능해졌습니다.
6. 공구 재료 및 경도: 롤 성형 툴링은 일반적으로 D2 또는 Cr12MoV 공구강으로 만들어지며 58-62 HRC로 열처리됩니다. 경도가 높을수록 공구 수명이 연장되지만 취성이 증가합니다. 올바른 사양은 재료 유형 및 생산량에 따라 다릅니다.
7. 제어 시스템: 현대식 롤 성형 라인은 HMI 터치스크린 인터페이스를 갖춘 PLC 기반 제어, 인코더를 통한 길이 기반 절단 제어 및 생산 데이터 로깅을 사용합니다. 시설의 전원 공급 표준 및 사용 가능한 운영자 기술 수준과의 호환성을 확인하십시오.
8. 판매 후 지원 및 예비 부품 가용성: 툴링, 베어링, 샤프트 및 절단 블레이드는 정기적인 교체가 필요한 마모 품목입니다. 제조업체 또는 현지 담당자가 중요한 예비 부품을 보유하고 있으며 허용 가능한 응답 시간 내에 기술 지원을 제공할 수 있는지 확인하십시오.

대체 금속 성형 공정에 비해 롤 성형의 장점

롤 성형은 성형 금속 프로파일을 생산하기 위해 프레스 제동, 압출 및 스탬핑과 경쟁합니다. 그 장점은 특정 생산 시나리오에서 결정적입니다.

• 대량 생산 효율성: 일단 설정되면 롤 성형 라인은 최소한의 노동력으로 완성된 프로파일을 지속적으로 생산합니다. 단위당 생산 비용은 각 부품을 개별적으로 처리해야 하는 절곡기 절곡이 감당할 수 없는 방식으로 볼륨에 따라 급격히 감소합니다.
• 무제한 프로필 길이: 롤 성형은 코일 공급에 의해서만 제한되는 모든 길이의 프로파일을 생산하는 반면, 프레스 제동은 프레스 베드 길이와 처리 용량에 의해 제한됩니다. 이는 6~8m보다 긴 패널이나 섹션이 필요한 지붕 및 구조 응용 분야에 중요합니다.
• 우수한 표면 마감: 냉간 성형 공정과 제어된 롤러 접촉은 스탬핑이나 열간 성형 공정보다 사전 도장 및 광택 처리된 표면을 더 잘 보존하므로 롤 성형은 사전 마감된 재료에 대한 선택 방법입니다.
• 규모에 따른 일관된 공차: 고정 툴링 형상은 생산 실행 전반에 걸쳐 동일한 단면을 생성하여 수동 프레스 브레이크 작업이 수천 개의 부품에 걸쳐 안정적으로 복제할 수 없는 치수 일관성을 달성합니다.
• 보조 작업 통합: 펀칭, 엠보싱, 노칭 및 컷오프를 모두 단일 롤 성형 라인에 통합할 수 있으므로 2차 처리가 필요 없으며 총 생산 시간과 인건비가 절감됩니다.
