직립형 랙 롤 성형기: 부품, 프로파일 및 구매 가이드

무엇입니까? 수직 랙 롤 성형 기계 ?

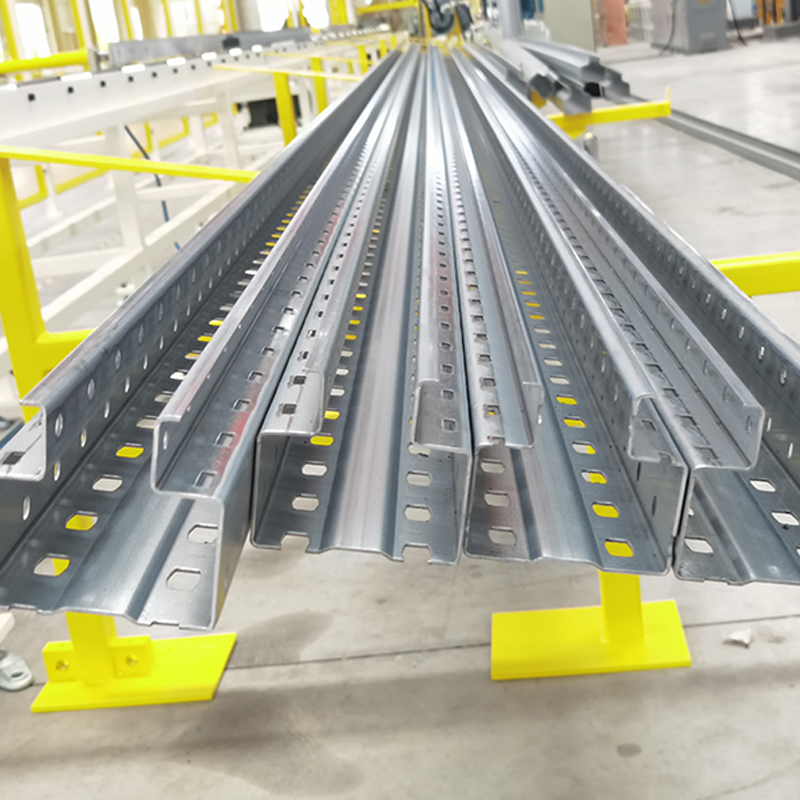

직립형 랙 롤 성형 기계는 팔레트 랙킹, 선반 시스템 및 산업용 저장 구조에 사용되는 수직 기둥 프로파일을 생산하도록 특별히 설계된 냉간 롤 성형 시스템입니다. 이러한 직립 기둥(일반적으로 일정한 간격으로 구멍이 뚫린 눈물방울 또는 둥근 구멍 패턴이 있는 C 섹션, 개방형 또는 박스 섹션 프로파일)은 창고 또는 유통 센터에 있는 모든 랙 시스템의 구조적 백본입니다. 일관된 형상, 정확한 구멍 간격 및 정확한 재료 두께로 생산하는 것은 협상할 수 없습니다. 공차를 벗어난 단일 직립은 전체 랙 베이의 부하 용량을 손상시킵니다.

일반 목적의 롤 포밍 라인과 달리 직립형 랙 기계는 펀칭 전 또는 펀칭 후 스테이션을 성형 순서에 직접 투입 , 빔 커넥터와 브레이싱 구성 요소를 수용하는 눈물 방울 슬롯, 둥근 구멍 및 고정 구멍이 생산된 모든 직립의 전체 길이를 따라 정확한 피치 간격으로 찍혀 있는지 확인합니다. 단일 패스에서 성형과 펀칭을 결합하면 2차 작업이 제거되고, 취급 손상이 줄어들며, 개별 작업이 비교할 수 없는 처리량 속도를 달성합니다.

직립형 랙 롤 성형 라인의 주요 구성 요소

완전한 직립형 랙 롤 성형 라인은 일련의 통합 스테이션으로, 각 스테이션은 코일 스트립에서 완성된 컬럼 프로파일까지 재료 변환에서 특정 기능을 수행합니다. 각 스테이션의 역할을 이해하면 품질이 내장된 위치와 사양 부족으로 인해 품질이 저하될 수 있는 위치가 명확해집니다.

데코일러 및 교정기

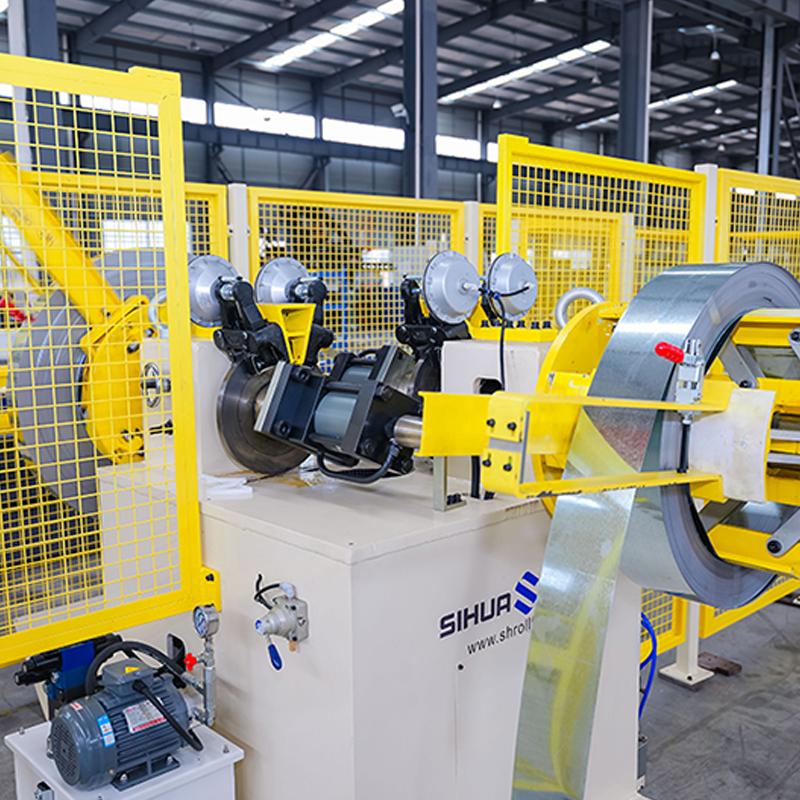

아연도금 또는 사전 도장된 강철 스트립 코일(일반적으로 두께 1.5~3.0mm, 폭 100~200mm)은 실행 전반에 걸쳐 스트립 장력을 제어하는 유압식 디코일러에 장착됩니다. 여러 개의 롤이 있는 전동 교정기는 스트립이 성형 스테이션에 들어가기 전에 코일 세트(권선으로 인한 곡률)를 제거합니다. 이 단계에서 교정이 부적절하면 완성된 프로파일에 휘어짐과 뒤틀림이 발생하여 단면을 폐기하지 않고서는 하류를 수정할 수 없습니다.

사전 펀칭 프레스

대부분의 직립형 랙 라인에서 눈물방울 슬롯과 보조 구멍은 성형 후가 아닌 성형 전에 펀칭됩니다. 왜냐하면 플랫 스트립이 성형된 C-섹션보다 정확하게 펀칭하기가 훨씬 쉽기 때문입니다. 사전 펀치 프레스는 랙 설계에 지정된 정확한 구멍 패턴을 생성하기 위해 배치된 경화 공구강 펀치가 있는 서보 구동 또는 유압 다이 세트를 사용합니다. 일반적으로 직립 길이 2,400mm에서 ±0.5mm 이내로 요구되는 펀치 피치 정확도는 각 프레스 스트로크 전에 프로그래밍된 구멍 간격으로 스트립을 인덱싱하는 서보 공급 시스템에 의해 제어됩니다.

롤 성형 공장

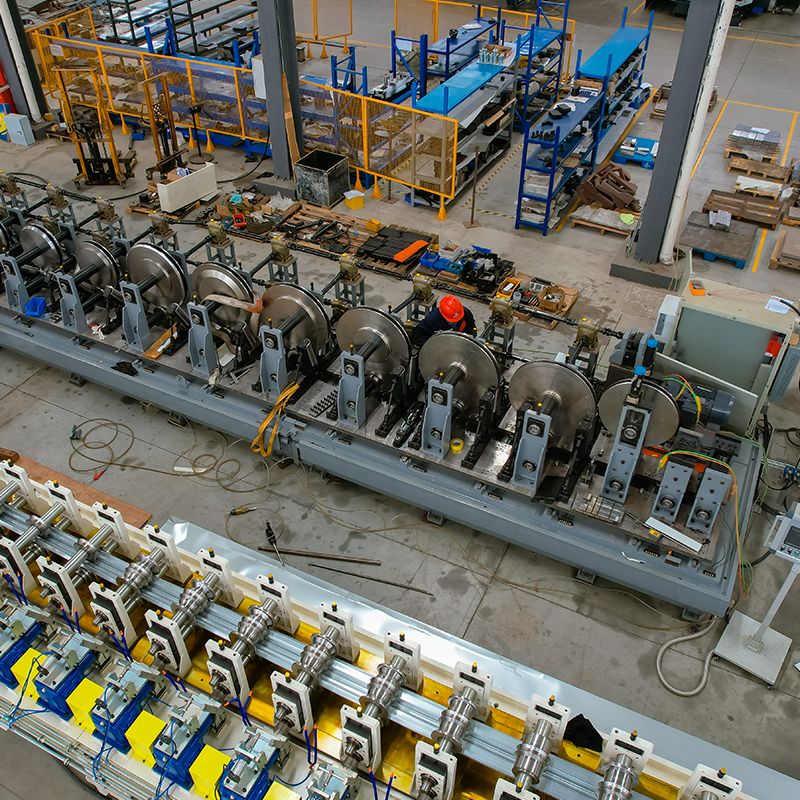

성형 밀은 견고한 밀 스탠드에 장착된 일련의 상부 및 하부 롤 툴링 스테이션 쌍으로 구성된 기계의 핵심입니다. 각 스테이션은 최종 프로파일 형상이 얻어질 때까지 일반적으로 패스당 10~20°의 작은 각도 증분을 통해 스트립을 점진적으로 구부립니다. 직립형 랙 프로파일에는 다음이 필요합니다. 12~22개의 성형 스테이션 프로파일의 복잡성, 재료 두께, 성형 중 강철이 겪는 가공 경화 정도에 따라 달라집니다. 롤 툴링은 GCr15 또는 D2 공구강으로 제조되고 HRC 58-62로 경화되었으며 공차가 가까워질 때까지 연마되어 수백만 미터의 생산에서 프로파일 일관성을 유지합니다.

후성형 펀칭 또는 노칭 스테이션

일부 직립 디자인에는 성형 후 추가 펀칭 작업(베이스 플레이트 부착을 위한 끝 노칭, 웹의 보조 구멍 패턴 또는 브랜드 식별을 위한 엠보싱)이 필요합니다. 이러한 작업은 성형기 출구 바로 뒤에 위치한 보조 펀치 프레스에서 수행되며, 프로파일은 라인의 가이드 시스템에 의해 여전히 지지되어 성형된 부분이 제거되어 별도의 프레스에 다시 공급될 때 발생할 수 있는 왜곡을 방지합니다.

플라잉 시어 또는 콜드 쏘 컷오프

완성된 프로파일은 플라잉 전단기(라인 속도로 이동하면서 절단하여 성형 공정을 중단하지 않고 높은 처리량을 가능하게 함) 또는 콜드 톱(깨끗하고 버가 없는 절단을 생성하지만 각 절단 주기마다 라인을 감속해야 함)을 사용하여 일정 길이로 절단됩니다. 수직 길이는 2,400~6,000mm가 일반적입니다. ±2mm의 길이 반복성은 랙 제조 규정 준수에 대한 표준 기대치입니다.

PLC 제어 시스템 및 HMI

최신 직립 랙 라인은 제품 범위의 각 직립 SKU에 대한 제품 레시피(펀치 피치, 구멍 패턴, 절단 길이 및 라인 속도 매개변수)를 저장하는 터치스크린 HMI가 있는 PLC(일반적으로 Siemens S7 또는 Mitsubishi Q 시리즈)에 의해 제어됩니다. 레시피 기반 작업은 동일한 툴링 세트의 프로필 변형에 대한 전환 시간을 몇 분으로 단축하고 추적을 위해 생산 수, 결함 로그 및 품질 데이터를 저장합니다.

생산된 프로파일 유형 및 재료 사양

직립형 랙 롤 성형 기계는 특정 프로파일 툴링 세트를 중심으로 제작되었습니다. 글로벌 랙킹 생산에서 가장 일반적인 직립형 프로파일은 다음과 같습니다.

입력 자료는 가장 일반적으로 S350GD 또는 S420GD 용융 아연도금 강철 코일 EN 10346에 따름, 아연 코팅 등급 Z275(양면 총 275g/m²). 고수율 강철 등급을 사용하면 더 얇은 게이지 사양을 통해 동등한 부하 용량을 달성할 수 있으므로 직립 생산 미터당 자재 비용이 절감됩니다. 이는 랙 제조업체의 일반적인 생산량에서 중요한 요소입니다.

생산 속도, 전환 및 출력 계획

직립형 랙 롤 성형의 라인 속도는 성형기 용량보다는 주로 사전 펀치 프레스 스트로크 속도에 의해 결정됩니다. 잘 지정된 직립형 랙 라인의 일반적인 생산 매개변수는 다음과 같습니다.

• 라인 속도 형성: 프로파일 복잡성 및 펀치 밀도에 따라 15-40m/min
• 순 출력: 교대 근무(8시간)당 800~2,500미터의 직립 완성, 코일 변경, 레시피 변경 및 예정된 정지 고려
• 프로필 전환 시간: 툴링 세트 변경 시 2~4시간(다른 프로파일 너비 또는 게이지) 동일한 툴링 세트 내에서 레시피 변경에 10분 미만(다른 길이 또는 피치)
• 툴링 서비스 수명: 재료 경도 및 아연 코팅 마모성에 따라 재연삭 전에 롤 툴링 세트당 300만 ~ 800만 미터가 필요합니다.

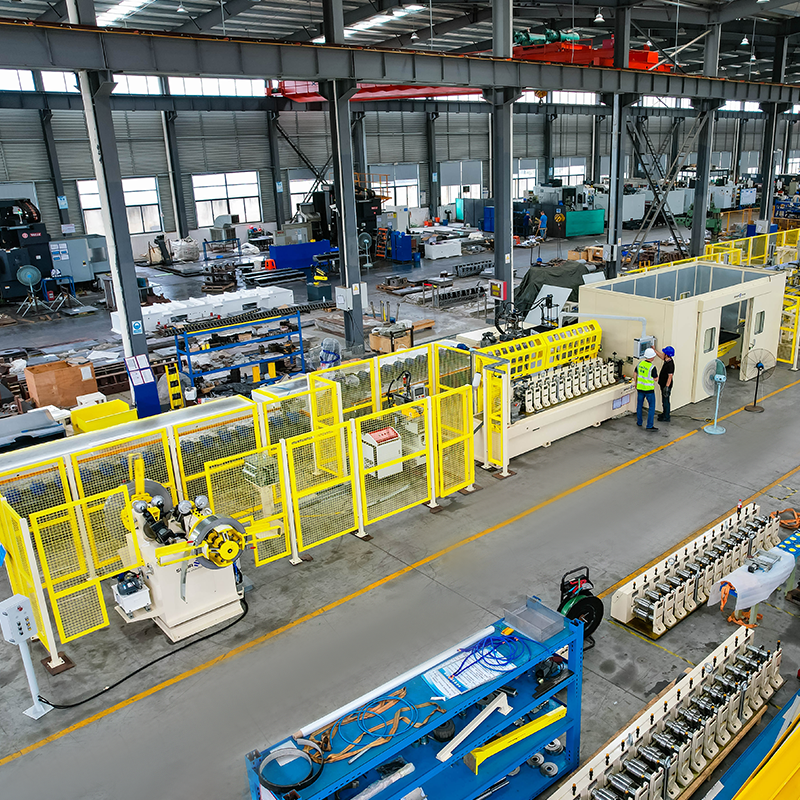

여러 직립형 SKU를 생산하는 제조업체의 경우 전체 성형 롤 세트가 탈착식 카세트에 사전 조립되어 하나의 단위로 교체되는 빠른 변경 툴링 카세트 시스템을 사용하면 프로파일 전환을 30분 미만으로 단축할 수 있어 혼합 제품 생산 일정에서 장비 활용도가 크게 향상됩니다.

랙 수직 생산을 위한 품질 관리 및 규정 준수

팔레트 랙킹 업라이트는 국제 안전 표준이 적용되는 구조 부품입니다. 생산 품질은 다음 요구 사항을 충족하도록 명백하게 제어되고 문서화되어야 합니다.

• EN 15512(유럽) 및 RMI ANSI MH16.1(북미) 조정 가능한 팔레트 랙킹에 대한 구조 설계 및 테스트 요구 사항을 관리합니다. 직립형 제조업체는 해당 프로파일이 랙 설계 계산에 사용되는 정격 단면 계수, 관성 모멘트 및 좌굴 저항 값을 달성하는지 테스트를 통해 입증해야 합니다.
• 구멍 위치 공차: 다양한 랙 높이와 다양한 생산 배치에서 빔 커넥터 결합을 보장하려면 눈물방울 슬롯 위치를 공칭 피치의 ±0.5mm 이내로 유지해야 합니다. 이를 위해서는 참조 표준에 대한 피치 체크 템플릿을 사용하여 정기적인 공정 내 측정이 필요합니다.
• 프로필 치수 검사: 폭, 깊이, 플랜지 각도 및 활/뒤틀림 측정은 각 코일의 시작 부분과 최소 생산 500미터마다 수행되어야 하며 결과는 제품 제조 사양에 정의된 공차 한계에 따라 기록되어야 합니다.
• 재료 추적성: 각 생산 배치는 들어오는 철강 코일 인증서까지 추적 가능해야 하며, 이를 통해 현장 오류를 조사하고 최종 고객 및 규제 기관에 대한 실사를 입증할 수 있어야 합니다.

직립형 랙 롤 성형 기계 지정: 물어봐야 할 주요 질문

직립형 랙 롤 성형 기계를 선택하는 것은 자동화 수준, 펀치 용량 및 제어 사양에 따라 일반적으로 $150,000~$600,000 USD 범위의 자본 투자입니다. 다음 질문은 표면적으로 유사하지만 엔지니어링 수준이 낮은 장비를 제공하는 공급업체와 진지한 공급업체를 구별합니다.

• 펀치프레스의 톤수는 얼마이며, 최대 동시 펀치 면적은 얼마입니까? 조밀한 눈물방울 패턴에는 모든 펀치가 동시에 발사될 때 제안할 수 있는 프레스 공칭 용량보다 더 높은 톤수가 필요합니다.
• 어떤 롤 툴링 재료와 경도가 표준이며, 보증된 서비스 수명은 얼마입니까? 평판이 좋은 제조업체는 재연마당 최소 미터 수를 제시하고 보증 기간을 제공합니다.
• 어떤 PLC 및 HMI 브랜드가 사용되며, 해당 국가에서 현지 서비스 및 예비 부품을 이용할 수 있습니까? 익숙하지 않은 국내 PLC 브랜드로 제어되는 라인은 제조업체의 국내 시장 외부에서 유지 관리하기 어렵고 비용이 많이 들 수 있습니다.
• 승인 전에 라인이 정격 속도로 특정 프로파일을 실행하는 것을 시연할 수 있습니까? 평판이 좋은 모든 기계 제조업체는 지불 조건으로 합의된 품질 및 속도 기준에 대한 공장 인수 테스트(FAT)를 수락합니다.
• 어떤 시운전 지원, 운영자 교육 및 예비 부품 패키지가 포함되어 있습니까? 적절한 시운전 지원과 첫해 예비 부품 키트 없이 도착하는 롤 성형 라인은 예산과 잘 지원되는 기계 구매 간의 차이보다 생산 손실로 인한 비용이 훨씬 더 큽니다.

직립형 랙 롤 성형 기계는 궁극적으로 지속적인 생산 속도에서 생산되는 프로파일의 일관성만큼 우수합니다. 구매 가격만 고려하기보다는 치수 공차, 공구 수명 및 제어 시스템 표준을 엄격하게 지정하는 것이 랙 제조업체가 생산 라인을 설정하거나 업그레이드할 때 내리는 가장 중요한 결정입니다.
