직립형 랙 롤 성형기: 작동 방식 및 구매 가이드

정말 수직 랙 롤 성형 기계 생산하다

직립형 랙 롤 성형 기계는 코일형 강철 스트립을 팔레트 랙킹, 선반 및 보관 시스템에 사용되는 천공 냉간 성형 수직 기둥으로 변환하는 특수 목적 생산 라인입니다. 직립 포스트 또는 직립 프레임 기둥이라고도 하는 직립 기둥은 모든 랙 시스템의 구조적 백본이며 기하학적 구조, 천공 패턴 및 치수 일관성에 따라 완성된 랙 조립품의 내하중 용량과 호환성이 결정됩니다.

일반 롤 성형 라인과 달리 직립형 랙 기계는 이 프로파일 제품군을 위해 특별히 설계되었습니다. 수직 랙의 단면은 일반적으로 웹과 플랜지를 따라 일정한 피치 간격(일반적으로 50mm 또는 75mm)으로 구멍이 뚫린 일련의 눈물방울, 정사각형 또는 원형 천공이 있는 C 채널, 상자 섹션 또는 개방형 기둥입니다. 이러한 천공은 빔 커넥터의 연결 지점 역할을 하여 도구 없이 빔 높이를 조정할 수 있습니다. 분당 15~25미터의 생산 속도로 정밀한 냉간 성형 형상과 정확한 피치의 천공 조합을 생산하려면 디코일링, 교정, 사전 펀칭, 롤 성형 및 길이 절단 기능을 하나의 연속 라인에 통합한 기계가 필요합니다.

완성된 직립체의 치수 정확도(특히 구멍 피치 일관성 및 단면 직각도)에 따라 조립된 랙이 하중 테스트 표준을 통과하는지 여부가 직접적으로 결정됩니다. 예를 들어 유럽의 EN 15512, 북미의 RMI 또는 호주의 AS 4084입니다. 다중 베이 설치에서는 여러 직립에 대한 공차 누적이 중요합니다. 치수 공차가 낮은 직립체를 생산하는 기계에서는 빔 커넥터가 느슨하게 묶이거나 끼워져 조립 문제와 구조적 위험이 모두 발생합니다.

직립형 랙 롤 성형 라인의 주요 구성 요소

완전한 직립형 랙 롤 성형 라인은 각각 특정 기능을 수행하는 여러 개의 순차적 스테이션으로 구성됩니다. 각 스테이션의 기능과 적용되는 품질 지표를 이해하면 구매자가 기계 사양을 의미 있게 평가하는 데 도움이 됩니다.

데코일러 및 교정기

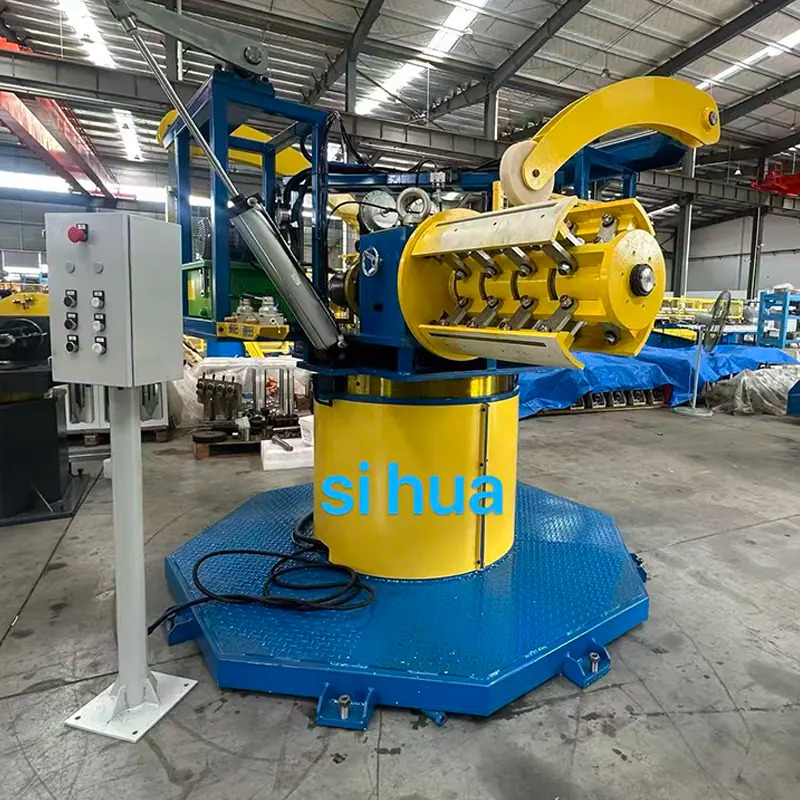

디코일러는 강철 코일(일반적으로 1.5~3.0mm 두께의 아연 도금 또는 사전 도장된 강철 스트립, 프로파일 크기에 따라 너비 80~200mm)을 고정하고 제어된 장력으로 라인에 공급합니다. 유압 팽창 디코일러는 다양한 코일 내부 직경(일반적으로 508mm 또는 610mm)과 최대 5~10톤의 코일 중량을 수용합니다. 스트레이트너는 스트립이 펀칭 스테이션에 들어가기 전에 일련의 오프셋 롤을 사용하여 스트립에서 코일 세트(권선에 의해 부여된 자연 곡률)를 제거하는 즉시 따라옵니다. 부적절하게 교정하면 완성된 수직 부분이 길이를 따라 휘어지게 됩니다. 이는 설치 시 맞춤 문제를 일으키고 제품이 하중 테스트에서 실격될 수 있는 결함입니다.

사전 펀칭 프레스

사전 펀칭 프레스는 직립형 랙 라인에서 기계적으로 가장 까다로운 스테이션입니다. 이는 롤 성형이 시작되기 전에 서보 구동 또는 유압 구동 다이 세트를 사용하여 눈물방울 또는 기타 커넥터 구멍 패턴을 플랫 스트립에 펀칭합니다. 프로파일을 형성하기 전 평면에 펀칭하는 것은 성형 후 펀칭하는 것보다 훨씬 간단하며 성형 후 펀칭으로 인해 발생하는 구멍 주변의 왜곡을 제거합니다. 여기서 홀 피치 정확도는 중요한 사양입니다. 최고의 기계는 ±0.1mm의 피치 공차를 유지합니다. , 저예산 기계는 ±0.3~0.5mm를 허용할 수 있으며 이는 팔레트 랙 베이 전체에 인지 가능한 변화를 야기합니다. 서보 제어 피드 시스템은 크랭크 구동 기계식 피드보다 더 엄격한 피치 정확도를 달성하며 고품질 생산 기계의 표준입니다.

다이 재료 및 유지 보수 접근은 운영 비용에 큰 영향을 미칩니다. 2.0~2.5mm 아연 도금 강철의 눈물방울 천공용 펀치 및 다이는 일반적으로 강철 경도 및 코팅 유형에 따라 500,000~1,000,000 스트로크마다 재연마가 필요합니다. 공구강(D2 또는 동급) 펀치와 접근 가능한 다이 교환 시스템을 갖춘 기계는 공구 유지 관리 주기 동안 가동 중지 시간을 줄여줍니다.

롤 성형 공장

롤 성형 밀은 기계의 핵심입니다. 일련의 한 쌍의 롤러 스테이션으로, 각 스테이션은 완성된 단면에 더 가깝게 강철 스트립을 점진적으로 구부립니다. 직립형 랙 프로파일에는 프로파일의 복잡성과 재료 두께에 따라 일반적으로 14~24개의 롤 스테이션이 필요합니다. 각 스테이션은 공통 샤프트 또는 개별 서보 모터에 의해 구동되며 경화 공구강으로 정밀 가공된 상부 및 하부 롤을 포함합니다. 스테이션이 부족하면 패스당 과도한 굽힘이 발생하여 스프링백, 가장자리 균열 및 치수 불안정이 발생하므로 성형 스테이션 수는 중요합니다. 평판이 좋은 기계 제조업체는 강철의 항복 강도와 프로파일 형상을 기반으로 필요한 스테이션 수를 계산합니다. 구매자는 기계를 평가할 때 성형 순서 시뮬레이션이나 완성된 프로파일 검사 보고서를 요청해야 합니다.

길이에 맞게 절단 시스템

랙 기둥은 특정 길이(일반적으로 표준 팔레트 랙의 경우 1,800mm ~ 6,000mm)로 생산되며 형성된 프로파일을 왜곡하지 않고 정확하게 절단해야 합니다. 플라잉 시어와 정지 및 절단(절단 후) 시스템이 두 가지 주요 접근 방식입니다. 플라잉 가위는 프로파일이 계속 움직이는 동안 즉시 절단되므로 더 높은 생산 속도를 유지하지만 기계적 복잡성이 추가됩니다. 절단 후 시스템은 절단을 위해 재료를 일시적으로 중지하여 메커니즘을 단순화하지만 속도는 약간 감소합니다. 랙 직립 생산의 경우 길이 공차가 ±1mm인 유압식 또는 서보 구동식 플라잉 가위가 생산 등급 기계의 표준입니다. 원형 톱 절단 장치는 때때로 전단 절단으로 인해 끝 프로파일이 변형되는 두꺼운 재료에 사용됩니다.

PLC 제어 시스템

현대식 직립형 랙 롤 성형 라인은 인간-기계 인터페이스(HMI) 터치스크린을 갖춘 프로그래밍 가능 논리 컨트롤러(PLC)에 의해 제어됩니다. 제어 시스템은 생산 속도, 홀 피치 서보 타이밍, 절단 길이 계산 및 생산 배치 기록을 관리합니다. 제어 시스템의 품질은 일상적인 생산 효율성에 큰 영향을 미칩니다. —직관적인 인터페이스는 직립 프로파일 또는 길이 간 전환 시 설정 시간을 단축하고 포괄적인 결함 진단은 계획되지 않은 정지 중에 문제 해결 시간을 단축합니다. Siemens, Mitsubishi 및 Allen-Bradley PLC는 기존 제조업체의 고품질 기계에서 가장 일반적인 플랫폼입니다. 기계 공급업체가 제한된 애프터 서비스 지원을 제공하는 경우 저예산 기계의 독점 컨트롤러를 서비스하기 어려울 수 있습니다.

프로파일 옵션 및 재료 사양

직립형 랙 롤 성형 기계는 일반적으로 특정 프로파일 제품군을 중심으로 구축되지만 많은 제조업체는 단일 라인에서 다양한 프로파일 크기를 생산할 수 있는 툴링 변경 기능을 제공합니다.

일반적인 Upright 프로필 유형

안쪽으로 접힌 립이 있는 개방형 C-섹션은 전 세계적으로 가장 널리 생산되는 랙 직립 프로파일입니다. 이는 재료 대비 강도가 높고 표준 빔 커넥터와의 호환성 및 간단한 롤 성형을 제공합니다. 박스 섹션(폐쇄형) 직립체는 더 나은 비틀림 강성을 제공하며 견고한 드라이브인 랙킹 및 하이베이 자동 보관 시스템에 적합합니다. 드라이브 스루 및 푸시백 랙킹에서 흔히 볼 수 있는 복잡한 다중 굽힘 단면을 가진 구조 기둥 프로파일에는 표준 C 섹션 프로파일보다 더 많은 성형 스테이션과 더 복잡한 툴링이 필요합니다. 한 프로파일 유형에 지정된 기계 라인은 상당한 도구 투자 없이 다른 프로파일 유형에 항상 쉽게 적용할 수 있는 것은 아닙니다.

재료 두께 및 등급

표준 랙 직립형 재료의 두께는 1.5mm ~ 3.0mm이며 생산량의 대부분은 1.8 ~ 2.5mm입니다. 고강도 강철 등급(S350GD, S450GD 또는 동급)을 사용하면 더 얇은 재료 게이지가 더 두꺼운 저강도 대체재와 동일한 하중 지지 용량을 달성할 수 있어 생산된 직립 미터당 재료 비용이 절감됩니다. 롤 성형 기계는 생산 범위에서 가장 단단하고 가장 두꺼운 재료 조합을 위해 지정되어야 합니다. 1.5mm 연강용 성형 롤은 2.5mm 고강도 재료를 연속적으로 작동할 때 조기에 마모되고 치수 정확도를 잃게 됩니다. 기계 제작자는 롤 재료 경도 데이터(일반적으로 랙 생산 시 롤 성형의 경우 HRC 58-62)와 대상 재료 사양에 대한 예상 롤 수명 수치를 제공해야 합니다.

생산 속도, 용량 계획 및 라인 구성

직립형 랙 롤 성형 라인은 일반적으로 1.8~2.5mm 재료의 표준 C-섹션 프로파일에 대해 분당 15~25미터의 속도로 생산됩니다. 평균 직립 길이 3,000mm에 분당 20m의 속도로 단일 교대 라인은 시간당 약 400개의 직립을 생산합니다. 즉, 8시간 교대로 약 3,000~3,200개의 직립을 생산하므로 코일 교체, 툴링 검사 및 사소한 정지가 가능합니다. 1교대, 5일 작업에 대한 연간 생산량은 750,000개에 달하며 이는 베이 높이 및 구성에 따라 대략 65,000~80,000개의 팔레트 랙 베이에 대한 직립 요구 사항에 해당합니다.

구매자는 기계 속도를 지정하기 전에 현재 및 예상 주문량을 기준으로 필요한 생산량을 계산해야 합니다. —정격 용량의 60~70%로 작동하는 기계는 최대 속도로 일관되게 작동하는 기계보다 공구 수명이 더 길고 불량률이 낮으며 유지 관리 여유 공간이 더 큽니다. 현재 수요에 비해 30~40% 초과 용량으로 기계를 지정하는 것은 숙련된 랙 제조업체의 표준 관행입니다.

라인 구성은 공장 레이아웃 요구 사항에도 영향을 미칩니다. 디코일러, 교정기, 펀칭 프레스, 롤 성형 밀 및 길이에 따라 절단 시스템을 포함하는 전체 직립형 랙 라인은 일반적으로 바닥 길이 20~35m를 차지하며, 라인 설치 공간에 필요한 너비 4~6m와 코일 처리 및 완성된 부품 스태킹을 위한 여유 공간이 필요합니다. 자동화된 스태킹 및 번들링 시스템을 갖춘 라인은 설치 공간을 확장하지만 출구 끝에서 수동 처리 인력을 제거합니다. 이는 대량 생산을 위한 의미 있는 운영 비용 고려 사항입니다.

직립형 랙 롤 성형 기계를 구매할 때 평가해야 할 사항

롤 성형에서 기계 조달 결정은 중요한 결과를 가져옵니다. 생산 라인은 다년간의 자본 투입을 나타내며 수천 시간의 작동 시간에 걸쳐 잘 지정된 기계 구성 요소와 제대로 지정되지 않은 기계 구성 요소 간의 차이를 나타냅니다. 다음 평가 기준이 가장 중요합니다.

• 주문 전 프로필 샘플 검사: 기계에서 실행하거나 참조 고객에게 동일한 시운전 기계에서 실행되는 생산 샘플을 요청하고 대상 도면과 비교하여 측정합니다. 최소 10개 연속 구멍의 구멍 피치, 길이를 따라 여러 지점의 단면 치수, 전체 직진도를 확인합니다. 허용 오차에 대한 데이터 시트 주장은 측정된 샘플을 대체할 수 없습니다.
• 롤 소재 성형 및 경도 인증: 성형 롤의 강종 및 경도 사양을 문의하고 열처리 인증서를 요청하십시오. 낮은 등급의 공구강으로 만든 롤이나 부적절하게 경화된 롤은 더 빨리 마모되고 더 자주 교체해야 하므로 기계의 수명 동안 가동 중지 시간과 소모품 비용이 증가합니다.
• 펀칭 다이 교체 시간 및 툴링 비용: 여러 구멍 패턴이나 수직 크기를 생산하는 제조업체의 경우 다이 교체 시간은 생산 유연성에 직접적인 영향을 미칩니다. 다이 변경 절차 시연을 요청하고 제조업체로부터 펀치 및 다이 세트 교체 가능 여부와 비용을 확인하십시오. 단일 소스 공급업체의 독점 툴링으로 인해 장기적인 비용 노출이 발생합니다.
• PLC 및 전기 부품 소싱: 주요 전기 부품(PLC, 서보 드라이브, HMI)이 현지 서비스 네트워크를 갖춘 국제적으로 인정받는 브랜드인지 확인하십시오. 고품질의 기계 구조를 갖추고 있지만 독점적이거나 모호한 전기 구성 요소를 갖춘 기계는 원격으로 문제가 발생할 때 비용이 많이 들고 속도가 느려질 수 있는 기계 제작자에 대한 유지 관리 의존성을 만듭니다.
• 판매 후 지원 구조: 구입하기 전에 설치 및 시운전 감독, 운영자 교육 기간, 보증 기간 및 적용 범위, 예비 부품 가용성, 원격 진단 기능 등 판매 후 지원이 무엇인지 명확하게 설정하십시오. 기계 제작자 기반에서 멀리 떨어진 시장에 있는 구매자의 경우, 영상 지원 문제 해결, 원격 PLC 액세스 등 원격 지원의 적절성은 기계 작동 수명 동안 가동 중지 시간을 최소화하는 데 특히 중요합니다.
• 참고 고객 방문: 동일하거나 동등한 기계 구성을 실행하는 최소 2명의 운영 고객에 대한 연락처 정보를 요청하십시오. 참고 자료 제공을 꺼리는 기계 제조업체는 주의가 필요합니다. 운영 라인의 현장 방문을 용이하게 하는 사람은 제품의 현장 성능에 대한 자신감을 보여줍니다.
