롤 포밍 머신이란 무엇입니까? 프로세스, 장점 및 선택 가이드

A 롤 성형 기계 코일형 판금의 긴 스트립을 실온에서 균일한 단면 프로파일로 점진적으로 구부리는 연속 금속 성형 시스템입니다. 개별 스트로크에서 개별 부품을 형성하는 스탬핑 또는 프레스 제동과 달리 롤 성형은 연속적인 일련의 롤러 다이를 통해 금속을 공급하며, 각 롤러 다이는 최종 모양이 출구에서 나올 때까지 전체 굽힘을 조금씩 증가시킵니다. 이해 롤 포밍 머신이란? 독특한 프로세스는 지붕 패널과 도어 프레임부터 복잡한 자동차 구조 레일에 이르기까지 모든 제품에 대해 비용 효율적인 생산 경로를 열어주며 종종 초과 라인 속도로 실행됩니다. 분당 30미터 24시간 내내.

어떻게 롤 성형 기계 작업 및 냉간 압연 성형 공정

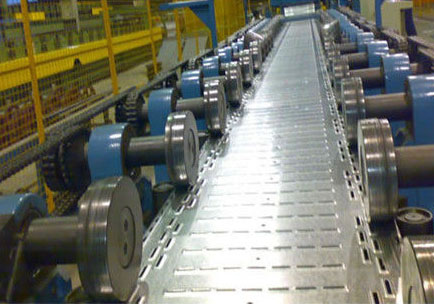

이해하다 롤 포밍 기계는 어떻게 작동하나요? , 침대를 따라 배열된 일련의 쌍을 이루는 롤러 다이를 상상하는 데 도움이 됩니다. 디코일러는 평평한 금속 스트립을 첫 번째 스탠드에 공급하고, 두 개의 윤곽이 있는 롤러가 가장자리를 잡고 약간 구부러지기 시작합니다. 그런 다음 스트립은 후속 스탠드를 통과합니다. 일반적으로 10~30쌍 - 각각 작은 추가 변형을 적용합니다. 금속은 재결정 온도 이상으로 가열되지 않기 때문에 전체 작업을 재결정 온도라고 합니다. 냉간 롤 성형 공정 .

뒤에 숨은 과학 냉간 압연 성형 공정은 어떻게 작동합니까? 금속의 소성 변형을 제어하는 데 있습니다. 스트립이 전진함에 따라 각 스탠드의 굽힘 반경은 재료의 변형 한계 내에서 유지되어 균열이나 얇아짐을 방지하도록 신중하게 계산됩니다. 최종 패스에서는 정확한 프로파일 치수를 설정한 후 컷오프 프레스를 통해 라인을 멈추지 않고 성형된 길이를 필요한 크기로 절단합니다. 최신 라인에서는 피어싱, 노칭, 엠보싱, 심지어 용접과 같은 추가 인라인 작업을 통합하여 완성된 구성 요소가 단일 패스에서 나올 수 있습니다. 이러한 연속적인 특성이 정의적인 특징입니다. 롤 포머는 중단 없이 몇 시간 동안 작동하여 수백 미터의 동일한 프로파일을 생산할 수 있습니다.

롤 포밍의 장점은 무엇입니까?

평가할 때 롤 포밍의 장점은 무엇입니까? , 가장 중요한 것은 재료 낭비를 최소화하면서 속도와 정확성을 결합한 것입니다. 금속은 냉간 성형되기 때문에 가공 경화를 통해 실제로 인장 강도가 약간 증가하는 반면 표면 마감은 원래 그대로 유지됩니다. 이 프로세스는 다음 범위 내에서 세로 공차를 달성할 수 있습니다. 수 미터에 걸쳐 ±0.5mm 수백만 개의 부품에 걸쳐 그 정확성을 반복합니다.

• 높은 생산성: 라인 속도 15~60m/분 단일 라인이 다음보다 더 많은 것을 출력할 수 있음을 의미합니다. 30,000 선형 미터 간단한 프로파일의 경우 일일 처리량이 배치 프로세스와 비교할 수 없습니다.
• 뛰어난 재료 활용도: 폐기율은 일반적으로 다음과 같습니다. 3~5% , 에 비해 상당히 낮음 15~25% 스트립에서 복잡한 모양을 스탬핑하는 데 일반적입니다.
• 복잡한 다중 기능 프로필: 롤 성형 라인은 벤드, 리턴 플랜지, 펀치 구멍 및 노치가 있는 완성 부품을 한 번에 생산할 수 있으므로 2차 작업이 필요하지 않습니다.
• 긴 길이에도 일관된 품질: 단면으로 부품을 형성하는 프레스 브레이크와 달리 롤 성형은 처음부터 끝까지 완전히 균일한 단면을 제공하며, 이는 단단히 조립되어야 하는 부품에 필수적입니다.
• 인건비 절감: 일단 설정되면 라인이 자동으로 실행되므로 작업자 한 명만 코일 변경 및 절단 품질을 모니터링하면 됩니다.
• 다운스트림 프로세스와의 통합: 많은 라인에는 인라인 벤딩, 용접 또는 포장 스테이션이 포함되어 있어 수동 개입 없이 원시 코일을 포장 제품으로 전환합니다.

롤 성형과 스탬핑 및 프레스 브레이크 벤딩

사이의 선택 롤 성형 공정과 스탬핑 공정 그리고 롤 포밍 vs 프레스 브레이크 벤딩 부품 형상, 부피 및 길이에 따라 결정됩니다. 다음 표에는 중요한 차이점이 나와 있습니다.

에서 롤 성형 공정과 스탬핑 공정 부품의 프로파일이 균일하고 그 이상의 길이가 필요한 경우 결정 1~2미터 , 롤 성형은 거의 항상 더 경제적입니다. 스탬핑은 부품이 작고 복잡하며 딥 드로잉이나 다중 평면 성형이 필요한 경우에 주로 사용됩니다. 에 대한 롤 포밍 vs 프레스 브레이크 벤딩 , 프레스 브레이크는 프로토타입, 매우 짧은 실행 및 자주 변경될 수 있는 프로파일을 위한 선택 도구로 남아 있습니다. 그러나 생산량이 수천 개 이상으로 증가하면 일반적으로 롤 성형의 속도와 일관성이 첫 번째 생산 연도 내에 높은 초기 툴링 투자를 상쇄합니다.

어떤 재료를 롤 성형할 수 있나요?

자주 묻는 질문은 어떤 재료를 롤 성형할 수 있나요? , 그 대답은 광범위한 연성 금속을 포괄합니다. 냉간 가공을 위해서는 재료가 파손되지 않고 늘어나야 하기 때문에 성형성이 주요 재료 특성입니다.

• 저탄소 및 고강도 강철: 연강(항복강도 ~ 250MPa ) 고급 고강도 강철(수율 이상 1,000MPa ) 자동차 도어 빔에 사용됩니다. 아연도금 및 사전 도장된 코일은 코팅을 손상시키지 않고 형성할 수 있습니다.
• 스테인레스 스틸: 304등급과 316등급은 일반적으로 건축 및 식품 등급 응용 분야를 위해 롤 성형됩니다. 스프링백이 높을수록 정밀한 롤 설계가 필요합니다.
• 알루미늄: 3000, 5000 및 6000 시리즈의 합금이 잘 형성됩니다. 알루미늄은 가벼우므로 라인이 더 빠르게 작동할 수 있지만, 표면이 부드러워지면 자국을 방지하기 위해 광택 롤이 필요합니다.
• 구리, 황동, 아연: 장식 트림 및 루핑에 일반적입니다. 뛰어난 연성을 통해 복잡하고 좁은 반경의 프로파일이 가능합니다.
• 기타 금속: 티타늄 및 특정 마그네슘 합금도 항공우주 및 의료용으로 롤 성형할 수 있지만 특수 공구 및 윤활제가 필요합니다.

롤 성형의 일반적인 두께 범위는 다음과 같습니다. 0.15mm (호일 게이지) 최대 약 6.5mm (무거운 구조 섹션). 코일 폭은 다음을 초과할 수 있습니다. 2,000mm 전용 라인에서. 재료는 일정한 두께와 너비를 갖는 레벨 권선 코일로 공급되어야 합니다. 변형이 라인을 통해 전파되어 완성된 프로파일에 비틀림이나 물결이 발생할 수 있습니다.

롤 성형 기계를 선택하는 방법

아는 것 롤 성형 기계를 선택하는 방법 제품 범위에서 가장 까다로운 프로필에 라인 사양을 맞추는 것이 포함됩니다. 의사결정 프로세스는 다음과 같은 6가지 핵심 요소에 중점을 둡니다.

1. 프로필 복잡성 및 패스 수: 간단한 채널에는 다음 사항만 필요할 수 있습니다. 8-12 롤 스탠드 , 여러 개의 굴곡이 있는 복잡한 비대칭 모양에는 25~40개 스탠드 . 스탠드 수가 너무 적은 기계는 패스당 과도한 변형을 가해 재료가 쪼개질 위험이 있습니다.
2. 재료 유형 및 두께 범위: 롤 샤프트 직경과 베어링 정격 하중이 작동하려는 항복 강도와 두께에 적합한지 확인하십시오. 구동 모터의 출력 크기는 그에 따라 결정되어야 합니다. 두꺼운 고강도 강철은 훨씬 더 많은 토크를 요구합니다.
3. 생산량 및 라인 속도: 대용량 작업의 경우 30~60m/분 자동 컷오프 프레스와 코일카 공급 시스템을 갖춘 것이 타당합니다. 더 적은 양의 경우 수동으로 제어할 수 있는 더 간단하고 느린 회선을 통해 서비스를 제공할 수 있습니다.
4. 인라인 처리 요구 사항: 부품에 구멍, 슬롯, 엠보싱 또는 용접이 필요한 경우 기계에 피어싱 스테이션이 포함되거나 이를 위한 공간이 제공되어야 합니다. 나중에 이를 개조하면 비용이 많이 들고 정렬이 손상됩니다.
5. 폭 및 코일 용량: 입구 교정기와 공급 장치가 가장 큰 코일 너비와 무게를 수용할 수 있는지 확인하십시오. 여기서 불일치로 인해 성형이 시작되기도 전에 병목 현상이 발생합니다.
6. 툴링 전환 시간: 여러 프로필을 실행하는 경우 퀵 체인지 롤 카세트 또는 래프트 시스템이 있는 기계를 사용하면 프로필 변경을 줄일 수 있습니다. 몇 시간에서 30분 미만 , 생산 유연성을 획기적으로 향상시킵니다.

유한 요소 시뮬레이션을 사용하여 롤 설계 엔지니어링을 제공할 수 있는 공급업체를 선택하는 것도 마찬가지로 중요합니다. 적절하게 시뮬레이션된 롤 플라워 다이어그램은 성형 변형을 예측하고 작업 현장에서의 시행착오를 방지합니다. 이는 새 프로파일에서 시동 지연의 가장 큰 단일 원인입니다.

롤 포밍 머신 성능에 영향을 미치는 것은 무엇입니까?

여러 상호작용 변수가 답합니다. 롤 포밍 기계 성능에 영향을 미치는 요인 , 직선적이고 치수가 정확한 부품을 생산하려면 동시에 제어되어야 합니다.

• 롤 설계 및 정렬: 퍼포먼스의 핵심. 롤은 개발된 프로파일에 맞게 정밀하게 가공되고 내부에 정렬되어야 합니다. 0.025mm 패스라인 건너편. 정렬 불량으로 인해 완성된 부품에 가장자리 웨이브, 비틀림 또는 캠버가 생성됩니다.
• 재료 특성 변화: 코일 항복 강도, 두께 또는 평탄도의 변동은 일관되지 않은 성형을 직접적으로 유발합니다. 이상의 경도 범위를 갖는 코일 10 록웰 B 포인트 한쪽 끝에서 다른 쪽 끝까지 스프링백과 최종 각도가 다양한 부품을 생산합니다.
• 윤활: 윤활제 형성 필름은 롤 마모를 줄이고 금속이 마모 없이 스탠드를 통해 흐를 수 있도록 합니다. 윤활유가 너무 많으면 미끄러짐이 발생할 수 있습니다. 너무 적으면 표면 픽업이 발생하고 롤 품질이 급속히 저하됩니다.
• 회선 속도: 속도가 높을수록 출력이 증가하지만 재료의 변형률도 높아져 항복 강도와 스프링백이 증가할 수 있습니다. 연강에 완벽하게 작동하는 속도는 롤 설계가 보상하지 않는 한 고강도 등급에서 쪼개짐을 유발할 수 있습니다.
• 롤 갭 압력: 상부 롤과 하부 롤 사이의 간격은 정확히 재료 두께에 작은 간격을 더한 값이어야 합니다. 과도한 압력으로 인해 금속이 부서지고 베어링에 과부하가 걸립니다. 압력이 부족하면 스트립이 휘청거리게 됩니다.
• 온도: 냉간성형은 의도적으로 금속에 열을 가하지 않더라도 주변온도의 변화는 10~15°C 롤과 재료의 열팽창으로 인해 최종 프로파일 치수가 눈에 띄게 바뀔 수 있습니다.

작업자는 레이저 센서 또는 간단한 직선 모서리를 사용하여 출구에서 스트립 직진도를 모니터링하고 개별 롤 스탠드를 측면 또는 수직으로 조정하여 추적 오류를 수정합니다. 폐쇄 루프 교정 시스템을 갖춘 라인은 라인을 중단하지 않고도 품질을 유지할 수 있습니다.

롤 포밍 머신 유지 보수 가이드

규율 있는 롤 성형 기계 maintenance guide 수년 동안 문제 없이 운영되는 라인과 예상치 못한 가동 중단 및 품질 드리프트로 어려움을 겪는 라인을 구분하는 것은 바로 이것이다. 지속적인 고압 롤링, 진동, 금속 미세분에 대한 노출 등 기계적 요구 사항으로 인해 일정을 협상할 수 없습니다.

• 일일 점검: 롤 표면에 긁힘, 내장된 잔해 또는 흠집이 있는지 검사하십시오. 윤활유 축적을 제거하려면 솔벤트로 롤을 닦아냅니다. 컷오프 다이가 날카롭고 스트립이 모든 스탠드의 중앙을 따라 움직이는지 확인하십시오.
• 주간 유지 관리: 모든 롤 샤프트 베어링에 그리스를 바르고 유격이 있는지 확인하십시오. 이상 반경방향 틈새 0.02mm 베어링의 경우 눈에 보이는 프로파일 변화로 변환됩니다. 디코일러 브레이크와 교정기 롤을 검사합니다.
• 월간 서비스: 모든 롤 스탠드 패스너를 확인하고 다시 조이십시오. 피아노선이나 레이저 정렬 도구를 사용하여 전체 통과 라인을 내부에 정렬합니다. 미터당 0.05mm . 드라이브 체인이나 기어박스의 오일 레벨과 오염 여부를 검사하십시오.
• 분기별 및 연간 점검: 치수 검사를 위해 롤을 제거합니다. 이상 마모된 부분을 다시 연마하거나 교체하십시오. 원래 윤곽의 0.01mm . 기어박스를 세척하고, 유압 필터를 교체하고, 길이 측정 인코더를 재보정합니다. 포괄적인 검사와 결합된 전체 롤 전환은 일반적으로 라인을 원래 성능 사양으로 되돌립니다.

엄격한 유지 관리에 대한 보상은 신뢰성뿐만 아니라 부품 품질에도 있습니다. 잘 관리된 롤 성형 라인은 다음 작업에 대해 일관된 프로파일 치수를 유지합니다. 10~20년 일상적인 롤 연마 및 베어링 교체만으로 생산이 가능합니다. 전체 라인의 자본 비용은 다음과 같습니다. $50,000 ~ $500,000 초과 , 정기 관리를 통해 해당 자산을 보호하는 것은 제조 관리자가 할 수 있는 가장 높은 수익의 투자 중 하나입니다.
